Наша страна в древние века была густо покрыта лесами, в которых было много пчел, и наши предки добывали из дупел мед и воск. Уже в ту пору население нашей страны стремилось увеличить число деревьев, заселенных пчелами. Люди, занимавшиеся пчелиным промыслом, выдалбливали в деревьях продолговатые щели, расширяли их внутри, как дупло. Искусственное дупло, подготовленное человеком для заселения пчелами, называлось б о р-т ь ю. Так возникло бортевое пчеловодство, остатки которого можно было встретить еще в конце прошлого века в глухих лесах Башкирии.

В южных районах нашего государства население издавна научилось готовить из прутьев или соломы с а-п о т к и. После обмазки глиной сапетки заселялись пчелами.

С уменьшением девственных лесов, а также для лучшей охраны пчел наши предки стали спиливать разбросанные по лесу борти и собирать их в виде колод в одном удобном месте. Так постепенно произошел переход от бортевого пчеловодства к пасечному.

В степных районах для пчел делали ящики из досок или выдалбливали тонкостенные дуплянки, в которых держали пчел.

Такие искусственно устроенные жилища для пчел, как борть, колода, дуплянка, сапетка, были н е р а з б о р-

и ы ми ульями. Пчелы, посаженные в неразборные ульи, застраивали их сотами, и человек мог проникнуть внутрь гнезда, только вырезав и удалив отстроенные пчелами соты, т. е. грубо разрушив жилище пчел.

Из неразборных ульев получали мало меда, работать с ними было неудобно, поэтому делались попытки внести в них улучшения. Появился л и н е е ч н ы и у л ей, в котором под съемную крышку укладывали параллельно ряд линеек так, чтобы под каждой линейкой пчелы отстроили отдельный сот. Подрезая соты с боков и отделив их таким образом от боковых стенок, можно было осторожно вынуть отдельный сот, не разрушая его. Однако линеечные ульи широкого распространения не получили н были лишь переходной ступенью к современным рамочным (разборным) ульям, которые открыли возможность управлять жизнедеятельностью пчел.

Изобретение рамочного улья. В 1814 г. выдающийся русский пчеловод П. И. Прокопович создал улей с отъемными, подвижными рамками. Улей Прокоповича был первым в мире разборным ульем. До Прокоповича весьма близко подошел к идее создания разборного улья швейцарский естествоиспытатель Гюбер, создавший и использовавший для изучения жизни пчел так называемый “книжный улей.

В 1851 г. американский пчеловод Лангстрот заявил патент на более удобный разборный улей. Однако приоритет, первенство в изобретении рамочного улья, остался за П. И. Прокоповичем.

Распространенные теперь повсеместно рамочные ульи дали возможность управлять жизнью пчелиной семьи,

разработать современную технику пчеловодства, получать от пчел большой доход.

Изобретение Прокоповичем рамки и рамочного улья положило конец существовавшей раньше роебойной системе пчеловодства, когда в неразборных ульа'х для добывания меда лучшие пчелиные семьи уничтожались (закуривались серой).

Гениальное изобретение П. И. Прокоповича и разработанный им метод пчеловождения были огромным шагом вперед, проложившим основной путь для развития современного рамочного пчеловодства.

Многие талантливые пчеловоды продолжали работу Прокоповича, совершенствуя рамочный улей. Теперь рамочный улей с подвижными, вынимающимися рамками позволяет разбирать и осматривать гнезда пчел, руководить работой пчелиной семьи и направлять ее энергию в нужнуюдля человека сторону.

Но замена колодного улья рамочным произошла не сразу. Только при переходе к социалистическим формам земледелия, в процессе организации.. крупных колхозных и совхозных пасек, удалось полностью изжить дедовскую колоду. Теперь в нашей стране повсюду разводят пчел в рамочных ульях.

По способу увеличения объема улья рамочные ульи делятся на два основных типа: а) вертикальные и б) горизонтальные.

Вертикальными ульями (или стояками) называются все рамочные ульи, объем которых увеличивается вверх постановкой на гнездо новых корпусов или магазинов. Таким образом, рамки в вертикальном улье при увеличении его объема располагаются в несколько ярусов.

Горизонтальными ульями (или лежаками) называются ульи, объем которых увеличивается добавлением рамок к гнезду сбоку. Рамки в лежаках расположены в один ярус и сами ульи-лежаки имеют вид удлиненных ящиков.

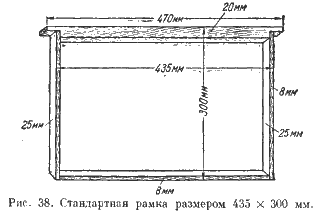

Основной частью рамочного улья является рамка. Со времени изобретения рамочного улья пчеловоды пытались применять рамки всевозможных размеров и конструкций. Но все их можно разделить по формату (соотношению высоты и длины или ширины) на три основные группы:

а) п и з к о-ш и р о к и е — высота рамки меньше ширины (длины) рамки;

б) у з к о-в ы с о к и е — высота рамки больше ее ширины;

в) квадратные — высота рамки равна ширине (рамки этого формата встречаются редко).

13 зависимости от этого ульи принято также делить по формату и количеству помещаемых в них рамок.

Ульи изготовляются главным образом из дерева.

По устройству стенок гнезда различают ульи: а) о д-ностенные и б) двустенные (или утепленные).

Пчелы живут и размножаются в ульях, в них же вкладывают запасы корма. Пчеловод, работая на пасеке, всегда имеет дело с ульем. Поэтому к ульям предъявляются требования и как к жилищу пчел, и как к пасечному инвентарю первостепенного значения.

Улей как жилище пчел должен удовлетворять следующим требованиям.

1. Хорошо защищать гнездо пчел от осадков и резких перемен внешней температуры, облегчать пчелам возможность поддерживать внутри улья необходимую температуру без затраты лишней энергии. В то же время улей должен иметь хорошую вентиляцию. В улье должно быть место для бокового и потолочного утепления. Такое утепление сокращает (при суженном весной и осенью гнезде) потери тепла, а потолочное утепление, предупреждая утечку тепла в холодное время, в жаркую погоду предохраняет гнездо от перегрева и духоты, которые снижают жизнедеятельность пчел. Для регулирования теплообмена большое значение имеют размеры летков. Летки должны быть устроены так, чтобы в зависимости от наружной температуры и силы семьи их можно было сокращать или расширять.

2. Быть достаточно просторным для размещения расплода и складывания запасов корма — меда и перги. Объем улья в зависимости от времени-года и силы семьидолжен легко увеличиваться и уменьшаться.

Улей как основной инвентарь пасекидолжен быть удобным для работы.

1. Все части улья должны быть взаимозаменяемыми, т. е. подходить ко всем другим ульям пасеки. Это облегчает постановку магазинов, вторых корпусов, чистку доньев, переселение семей и позволяет упростить уход за пчелами, а следовательно, уменьшить количество рабочих рук для обслуживания пасеки. Особо важно, чтобы все рамки имели одинаковый наружный размер (рис. 38).

2. Все ульи должны быть приспособлены для многократной в течение сезона перевозки пчел к массивам дикорастущих медоносов или к посевам, нуждающимся в опылении; для этого улей должен иметь достаточную полутемную вентиляцию и приспособления для скрепления отдельных его частей (корпуса, дна, крышки).

3. Улей должен быть прочным, легким, дешевым, простым в изготовлении.

При изготовлении ульев необходимо соблюдать особо точно внутренние размеры улья; расстояние между передней и задней стенками во всех ульях с низко-широкой рамкой должно быть 450 мм.

Помимо этого общепринятыми для всех типов ульев являются следующие размеры:

1) расстояние между средостениями двух смежных рамок 37,5 мм (рис. 39), а проходы для пчел, или улочки, 12,5 мм (при толщине сота 25 мм);

2) промежуток между боковыми планками рамок и передней и задней стенками улья 7,5 мм;

3) проход для пчел между нижними планками магазинных рамок и верхними брусками гнездовых рамок (при постановке магазина или второго корпуса) 10 мм;

4) промежуток между дном и нижней планкой гнездовой рамки 20 мм.

Зная эти постоянные, неизменные величины, нетрудно высчитать внутренние размеры для любого типа улья. Например, расстояние между передней и задней стенкой улья при холодном заносе составит450 мм (наружный размер рамки 435 мм плюс два промежутка между боковыми планками рамок и стенками улья по 7,5 мм).

Расстояние между боковыми стенками для улья на 14 рамок будет 525 мм; для лежака на 20 рамок — 750 мм, на 24 рамки — 900 мм. Эти цифры находят умножением 37,5 мм (расстояние между центрами рамок) на число рамок.

Улей может и должен служить не менее10 лет. Для удлинения срока использования ульев при изготовлении

их необходимо:

1) применять только вполне доброкачественные пиломатериалы;

2) правильно обрабатывать и собирать детали;

3) окрашивать ульи снаружи и периодически, через 2— 3 года, подновлять окраску.

Пиломатериалы. Для изготовления ульев наиболее пригодна древесина мягких пород, а именно: из хвойных пихта, ель, несмолистая сосна, кедр; из лиственных липа, верба, тополь.

Пиломатериал для изготовления ульев должен быть высушен до воздушносухого состояния, иметь влажность не выше 15% и быть вполне доброкачественным—прямослойным, без червоточин, краснины, трещин и по возможности без сучков. Если при поделке ульев используют пористое ситовое дерево (больная, фаутная ель), то оно должно быть обязательно облицовано (обшито) снаружи досками из здоровой древесины.

Наличие сучков допускается только в том случае, если они небольшие, здоровые, плотно срослись с древесиной и расположены не на краях деталей. Гнилые и выпадающие сучки должны быть высверлены и плотно заделаны пробками, сделанными из той же древесной породы и посаженными на водоупорном клее.

Обработка и сборка деталей. Доски, предназначенные для сшивки корпусов (гнездового и магазинного), подкрышника и крыши, нужно обрабатывать с таким расчетом, чтобы слои древесины со стороны сердцевины дерева при сборке оказались снаружи.

Все детали должны быть гладко выстроганы, без вырывов, заусениц, сколов, шероховатостей, а торцовые части спилены под прямым углом по отношению к продольным кромкам.

Планки (бруски) рамок могут быть изготовлены на мелкозубных или конических (бархатных) пилах, а если они не имеют заусениц и ворсистости, то их можно не строгать.

Для сколачивания деталей следует применять гвозди такой толщины, чтобы они не раскалывали пиломатериал.

Во избежание образования трещин при высыхании древесины на солнце наружные части собранного улья следует грунтовать олифой с добавлением красок светлых тонов— белой, желтой или голубой.

Изготовлять ульи можно из досок любой ширины. Внутренние стенки лучше делать из одной сплошной доски или же из двух досок, соединенных в гребень и шпунт. Для наружной обшивки пригодны тесины любой ширины.

Наружную обшивку рекомендуется соединять вчетверть с закроем сверху вниз. При этом нужно следить, чтобы места соединений досокдвух смежных стенок находились не на одном уровне.

Для сколачивания рамок рекомендуется использовать доску-лекало (рис. 40).

Допускаемые отклонения в размерах.Детали улья изготовляют с точностью до 1 мм в соответствии с чертежами. Допуски, т.е. отклонения в ту или другую сторону, могут быть незначительные: по длине до 1 мм, по ширине (в зависимости от детали) от 0,5 до1 мм, по толщине 0,5 мм. Если допуски будут больше, это, вызовет необходимость дополнительной подгонки деталей и, кроме того, они не будут подходить к другим

ульям.

Особенности изготовления рамок. Особая точность нужна при изготовлении рамок. Для стандартной рамки размером435 х 300 мм верхний брусок делают длиной 470мм, шириной 25 мм и толщиной 20 мм; боковые и нижние планки — шириной25 мм и толщиной от 8 до 10 мм. Нижнюю планку гнездовой рамки иногда делают квадратной из брусков 15х15 мм.

При изготовлении уменьшенных стандартных рамок для многокорпусных ульев размером 435 X 230 мм или магазинных размером 435 X 145ммиспользуют бруски и планки таких же размеров с той лишь разницей, что длина боковых планок будет соответственно короче. Нижнюю планку магазинных рамок всегда делают одинаковой ширины с боковыми планками (25 мм).

Ульи, рекомендуемые для колхозных и совхозных пасек

Советский Союз занимает огромную территорию. Различные зоны страны характерны разнообразием климатических условий. Эти условия, а также различие растительного покрова и продолжительности летнего сезона

исключают возможность рекомендовать для всех районов страны единый улей и применять всюду одни и те же методы пчеловождения.

В РСФСР преимущественное распространение получили ульи с низко-широкими рамками размером 435х300 мм, а в некоторых районах с укороченными по высоте рамками размером 435х230 мм.

На Украине имеют распространение узко-высокие рамки (300х435 мм), а также рамка Левицкого (240 X Х430 мм).

В соответствии с постановлением совещания пчеловодов, созванного Всесоюзной академией сельскохозяйственных наук имени В. И. Ленина в 1950 году, Научно-исследовательским институтом пчеловодства разработаны, а Министерством сельского хозяйства РСФСР утверждены типовые проекты на следующие ульи:

1) двухкорпусный одностопный улей (на12 рамок размером 435х300 мм);

2) утепленный улей (на 14 рамок размером 435х300 мм);

3) улей-лежак (на 20 и 24 рамки размером 435х300 мм);

4) многокорпусный одностенный улей (на10 рамок размером 435х230 мм).

2. Плоскую крышу.

3. П о д к р ы ш н и к.

4. Потолочные доски.

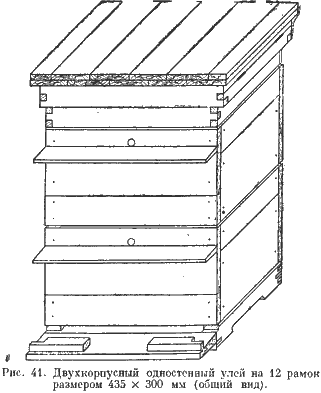

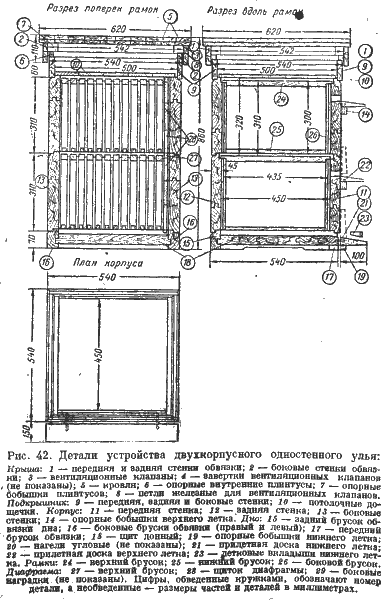

5. Отъемное необоротное д н о с прилетной доской. Общий вид .улья, размеры его частей и деталей показаны на рисунках41 и 42.

Корпус улья состоит из четырех стенок. В передней стенке 11 имеется верхний леток — круглое отверстие диаметром25 мм, просверленное посредине на расстоянии 70 мм от верхней кромки стенки. Леток закрывается пробкой (круглой втулкой). В остальном устройство передней и задней стенки одинаково. В обеих стенках с внутренней

стороны вверху во всю длину стенки выбран рамочный фальц высотой 20 мм и глубиной11 мм.

Боковые стенки 13 сходны между собой, но отличаются от передней и задней стенок по длине и, кроме того, не имеют рамочных фальцев и торцовых четвертей.

Стенки корпуса в углах соединяют торцовыми концами и скрепляют длинными гвоздями (80—100 мм). Чтобы корпус был прочным, устойчивым и в углах его не было сквозных щелей, стенки корпуса соединяют в углах в торцовыи фальц, или четверть. Торцовые фальцы, или четверти, отбирают в передней и задней стенках корпуса шириной 45 мм (по толщине боковых стенок) и глубиной 25 мм.

Во всех стенках корпуса вверху (снаружи) и внизу (с внутренней стороны) выбирают фальцы шириной 25 мм и высотой 10 мм.

При сколачивании стенок корпуса необходимо следить, чтобы горизонтальные грани нижних фальцев были строго заподлицо, так как в противном случае они не будут плотно прилегать к граням дна или смежного корпуса. Через образующиеся в этом случае щели улей будет охлаждаться, даже при закрытом летке. Грани верхних наружных фальцев можно уравнять отборником после сборки улья.

По кромкам основания наружного верхнего фальца вокруг всех стенок снимают фаску под углом в 45° (ширина и высота фаски 5 мм). На вертикальных гранях верхних наружных фальцев после сборки улья также снимают фаску шириной вверху 2—3 мм (фаски показаны на продольном и поперечном разрезах улья). Эти фаски нужны для того, чтобы корпуса устанавливались один да другой свободно, без нажима.

К передним стенкам корпусов под верхними летками прикрепляют гвоздями опорные бобышки 14.

Крыша улья состоит из обвязки и кровельного щитка.

Боковые стенки обвязки 2 делают ниже передней и задней стенок 1 на 40 мм для образования вентиляционных просветов, которые прикрываются вентиляционными клапанами 3.

Щиток кровли 5 делают плоский, что дает возможность при перевозке устанавливать ульи в два яруса.

Крышу покрывают железом или толем. При отсутствии железа и толя поверх нижнего щитка кровли должен быть уложен второй,- верхний щиток одинаковых размеров с нижним, но так, чтобы доски верхнего щитка перекрывали швы (кромки) нижних досок. На каждой доске верхнего щитка вдоль кромок отбирают галтелью желобки для стока дождевой воды.

Вентиляционные просветы закрываются клапанами, которые укрепляют на петлях, чтобы они легко могли поворачиваться в вертикальное или горизонтальное положение.

Подкрышник, или утеплительная надставка9, представляет собой отъемную раму, которую устанавливают на корпус для лучшего утепления гнезда в холодное время и защиты его при осмотре пчел. Внутрь подкрышника кладут утеплительную подушку, которая должна заполнять все пространство поверх потолочных досок. При кочевке подкрышник зарешечивают сверху сеткой. а потолочные дощечки убирают. Вместо соединения вчетверть стенки подкрышника лучше связать в шипы (прямые или косые). В этом случае длина боковых стенок должна быть одинакова с передними.

Потолочные доски делают в виде сплошного настила над гнездом из дощечек толщиной 10 мм и произвольной ширины (от 60 до100 мм).

Дно состоит из боковых 16, заднего 15 и переднего 17 брусков обвязки и щитка настила пола 18. К переднему бруску обвязки прикрепляются гвоздями опорные бобышки29 прилетной доски для нижнего летка. Поверх щитка дна у передней кромки в просвет между боковыми брусками вставляют летковые вкладыши нижнего летка 23. Величина легкового отверстия регулируется длиной вставленных отрезков. Летковые вкладыши имеют трапецеидальную форму, благодаря чему плотно прикрывают летковый просвет.

Прилетную доску нижнего летка 21 устанавливают на опорной бобышке на шкантах из проволоки или гвоздей толщиной5—6 мм.

2. Два магазина, в которые можно поставить по 12 гнездовых рамок.

3. Кожух для установки второго магазина.

4. Двускатную крышу.

5.Потолочные доски.

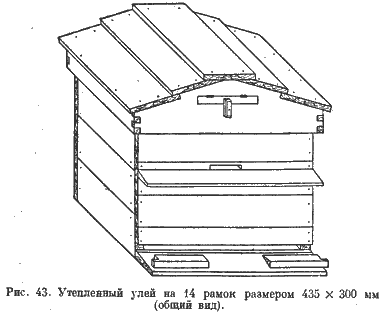

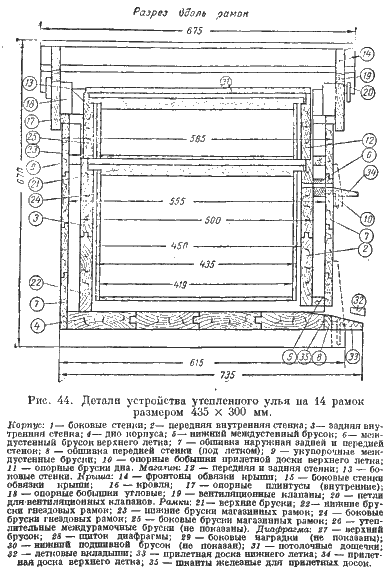

Общий вид улья, размеры частей и деталей показаны на рисунках 43 и 44.

Корпус и дно. Корпус утепленного улья имеет переднюю и заднюю стенки двойные, а боковые одинарные.

При сборке пчел на зиму количество рамок в улье всегда сокращается, поэтому остается место для закладки дополнительного утепления гнезда со стороны боковых

стенок. Вставив теплые диафрагмы или заполнив утеплительным материалом просветы между стенками и диафрагмами, создают вторые стенки с обоих боков.

Внутренние передняя и задняя стенки2 и 3 имеют у верхней кромки рамочные фальцы высотой 20 мм и глубиной 11 мм, а также фальцы (четверти) по торцовым кромкам шириной и глубиной по 10 мм.

В передней стенке на расстоянии60 мм от верхней кромки на середине стенки выдалбливают для верхнего летка отверстие длиной 100мм и высотой 10 мм. Кромки верхнего летка с внутренней стороны закругляют, чтобы пчелы без затруднения переходили с вертикальной

поверхности стенки в леток, расположенный под прямым углом. Ширина щитка передней внутренней стенки меньше задней на 10 мм.

Для скрепления передней и задней стенок с боковыми в последних выбирают пазы глубиной 10 мм и шириной 15 мм (на расстоянии 27,5 мм от кромок). Торцовые гребни передней и задней стенок плотно входят в эти пазы и дают прочное соединение остова корпуса. Боковые стенки скрепляют с внутренними гвоздями длиной60—70 мм и толщиной 2—3 мм.

Боковые стенки выступают ниже кромок задней внутренней стенки на 40 мм, а передней — на 50 мм; выступая вверху на 80 мм, они образуют утеплительный верхний борт.

Боковые стенки 1, а также внутренние переднюю и заднюю 2—3 изготовляют в форме щитков, собранных в гребень и шпунт на водоупорном клее. В боковых стенках у верхних кромок отбирают с внутренней стороны фальцы шириной 10 мм и глубиной80 (для установки магазина). У нижней кромки передней внутренней стенки над фаской дна крепят нижний междустенный брусок5, а против верхнего летка — междустенный брусок верхнего летка 6.

Щит дна 4 собирают из нескольких досок, соединенных в гребень и шпунт. С обеих сторон по торцам отбирают четверти глубиной 10 мм и шириной 20 мм. Гребни, образовавшиеся у торцовых кромок щита дна, должны плотно входить в пазы боковых стенок, отобранных вдоль внутренних сторон на расстоянии 20 мм от нижних кромок.

С верхней плоскости щита дна у передней кромки снимают фаску во всю длину щита высотой 10 мм и шириной 52 мм, вследствие чего дно у нижнего летка получает уклон. Нижний леток в передней стенке делают во всю длину стенки; высота летка с внутренней стороны 10мм, снаружи20 мм. Просветы, образовавшиеся в пазах боковых стенок под фаской донного щита, заделывают пазовыми клиньями, которые закрепляют щит дна в боковых стенках. Щит дна гвоздями не закрепляют. При таком свободном и подвижном положении торцовых кромок щита дна в пазах боковых стенок образующиеся щели в щите дна можно легко устранить, подбив щит ударами молотка по передней продольной кромке.

Задняя стенка корпуса покрывается сплошной обшивкой до нижней кромки дна. Обшивку передней стенки

крепят над нижним летком заподлицо с нижней кромкой мождустенного бруска 5. Средняя доска обшивки должна иметь просвет для верхнего летка. Переднюю кромку щита дна прикрывают подлетковой обшивкой 8 так, чтобы просвет нижнего летка имел снаружи высоту 20мм. Пространство между наружной обшивкой и передней и задней внутренними стенками заполняют утеплительным материалом и прикрывают укупорочными брусками 9, которые закрепляют гвоздями.

Когда корпус улья обшит, к средней доске щита дна и к кромке задней обшивки крепят снаружи опорные бруски11, а по обе стороны верхнего летка опорные бобышки 10 верхней прилетной доски. Опорные бруски должны выступать спереди улья на30 мм и служить опорой для нижней прилетной доски. Прилетные доски как нижнюю33, так и верхнюю 34 Делают отъемными, на железных шкантах, для которых должны быть проделаны отверстия в обшивке и дне улья. В опорных брусках дна и бобышках также должны быть соответствующие отверстия, чтобы прилетные доски, поставленные на ребро, могли своими шкантами входить в них и прикрывать летки.

Величина просвета нижнего летка регулируется летковыми вкладышами с боковыми заплечиками, имеющими трапецеидальную форму сечения, точно соответствующую форме летка. Легковые вкладыши плотно заклинивают леток. Используя бруски разной длины, можно легко регулировать как величину летковой щели, так и ее местоположение (слева, посредине, справа). Во время перевозки ульев при кочевке просвет нижнего летка можно закрывать наглухоодним длинным летковым вкладышем.

Магазин состоит из четырех стенок, связанных в шипы на водоупорном клее; по углам (сверху и снизу) шипы скрепляют нагелями. Сверху в передней и задней стенках магазина выбирают фальцы для плечиков рамок глубиной 20 мм и шириной11 мм.

Крыша — двускатная, состоит из двух фронтонов 14, соединенных обвязочными досками 15 и покрытых тесовой кровлей. Фронтоны и боковые стенки обвязки соединены в шипы, скрепленные нагелями. Верхние кромки Фронтонов делают с уклоном и уступами. Кровельные дощечки должны быть прикреплены так, чтобы верхние доски частично прикрывали нижние. У верхних кромок

подконьковой кровли снимают фаску, на которую накладывается коньковая кровельная доска.

В стенках фронтона крыши должны быть прорезаны просветы 200х25 мм для вставки вентиляционных клапанов (см. рис.43). Продольные кромки вентиляционных просветов имеют уклон наружу. Откидывающиеся кверху (на петлях) клапаны в открытом положении поддерживаются завертками, которые прижимают их к фронтонам крыши, когда они закрыты. С внутренней стороны вентиляционные просветы зарешечивают сеткой с очком не более 3х3 мм.

Для поддержания крыши на определенной высоте к фронтонам и боковым стенкам с внутренней стороны крепят гвоздями плинтусы77. Поверх плинтусов по углам крепят опорные бобышки 18, при наличии которых на крышу улья во время перевозки можно поставить другой улей любой тяжести.

В два магазина, установленные друг на друга, свободно помещается 12 гнездовых рамок размером 435х300 мм. Таким образом, утепленный улей может быть использован как двухкорпусный. В этом случае на корпус улья ставят дополнительно кожух, сделанный по размеру корпуса улья. Снаружи кожух окрашивают.

Утепленный улей предназначен для использования п северной полосе РСФСР и Сибири.

Утеплительные материалы, используемые при изготовлении ульев. Одни материалы хорошо проводят тепло, другие плохо, или, как говорят, обладают разной степенью теплопроводности.

Например, все металлы хорошо проводят тепло. Очень небольшой теплопроводностью обладает воздух. Малая теплопроводность воздуха делает все несплошные, содержащие в себе много воздуха, т. е. пушистые и пористые материалы (шерсть, войлок, вату, мох, ситовую древесину, торф, опилки, стружки), плохими проводниками тепла. Такими материалами и пользуются для предохранения пчелиных гнезд от чрезмерного охлаждения или перегревания. Их используют для заполнения пустого пространства между стенками в двустенных ульях, двустенных зимовниках, для наполнения утеплительных подушек.

Однако и эти материалы по-разному проводят тепло, т. е. имеют неодинаковый коэффициент теплопроводности. Лучшую изоляцию дают рыхлые или пористые (легкие)

материалы, имеющие наименьший объемный вес (например, пес 1 куб. м). Такие материалы имеют меньший коэффициент теплопроводности.

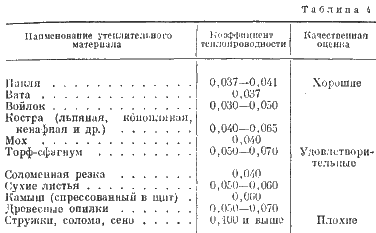

В таблице 4 приведен список материалов, обычно используемых на пасеках, и дана оценка их качества.

При выборе того или иного утеплительного материала следует учитывать, что костра имеет преимущество в том отношении, что в ней не заводятся мыши. Ее можно добавлять и к другим утеплительным материалам в количестве около 15%.

На юге СССР широко применяют для утепления гнезд соломенные маты. Такие маты хуже подушек, набитых паклей или мхом, поэтому их нужно делать толщиной не менее 70 мм и плотно сшивать.

От применения стружек, соломы и особенно сена лучше воздержаться: сено привлекает мышей и быстро плесневеет. Когда под руками нет других хороших или удовлетворительных утеплительных материалов, можно использовать стружку, применяемую для упаковки (неширокую и очень тонкую).

Следует помнить, что отсыревший утеплительный материал не выполняет своего назначения.

В северных районах можно широко использовать для изготовления теплых, не нуждающихся в дополнительном утеплении ульев ситовую древесину.

2. Двускатная крыша.

3. Потолочные доски.

4. Прилетные доски.

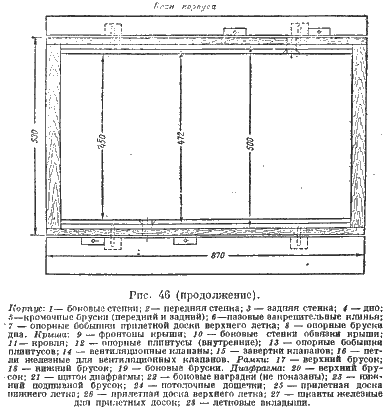

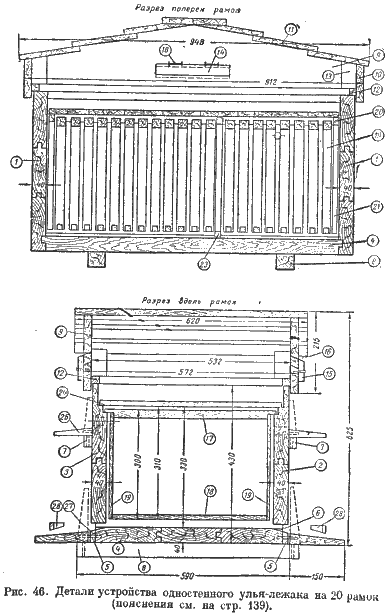

Корпус состоит из четырех стенок. Щитки передней и задней стенок 2 и3 делают из двух досок равной ширины, которые соединяют в гребень и шпунт.

В передней и задней стенках с внутренней стороны у верхней кромки выбирают продольные фальцы утеплительного борта высотой 60 мм и глубиной 20 мм, а также рамочные фальцы (20х11 мм). На торцовых кромках выбирают торцовые фальцы, или четверти, шириной 40 мм и глубиной 25 мм.

Улей имеет сквозные просветы для нижних летков в передней и задней стенках.

В обеих стенках на расстоянии 110 мм от верхней кромки просверливают круглые отверстия для верхних летков диаметром 25 мм: в передней стенке на расстоянии 290мм, а в задней стенке— на расстоянии 115 мм от левой боковой

(наружной) кромки. Верхние летки закрывают пробками (втулками) из дерева.

Щитки обеих боковых стенок 1 делают одинаковые из трех равных по ширине досок, которые соединяют в гребень и шпунт. Во всех стенках у нижней кромки с внутренней стороны выбирают пазы высотой 20 мм и глубиной 10 мм (для щитка дна). Щиток дна 4 сбивают из 3—4 досок, соединенных в гребень и шпунт или рейку. В щитке дна на торцовых кромках отбирают фальцы высотой 20 мм п глубиной 10 мм, благодаря чему образуется гребень (20х10 мм), которым щиток дна плотно входит в пазы боковых стенок. Щиток дна прикрывается со стороны передней и задней стенки кромочными брусками 5, к которым прикрепляют гвоздями опорные бруски дна 8.

Потолочные доски 24 укладывают в фальцы утеплительных бортов передней и задней стенок.

Крыша. Обвязка крыши состоит из двух фронтонов и двух боковых стенок.

В стенках фронтонов имеются вентиляционные просветы длиной 200 мм и высотой25 мм, которые закрываются клапанами14. Фронтоны 9 и боковые стенки обвязки крыши 10 соединяют в шипы. С внутренней стороны к стенкам обвязок крыши крепят гвоздями опорные плинтусы 12, которые поддерживают крышу на определенной высоте над корпусом.

Вместо двускатной можно изготовить плоскую крышу по типу крыши двухкорпусного или многокорпусного улья.

Прилетные доски. На передней и задней стенках у верхних летков прикрепляют гвоздями опорные бобышки 7 для прилетных досок. Прилетные доски укрепляют на железных шкантах, сделанных из толстой проволоки или гвоздей. Нижние прилетные доски делают с обеих сторон равными длине улья, а верхние — в 2 раза короче.

2. Отъемное д н о с прилетной доской.

3. П о д к р ы т н и к с потолочными досками.

4. Плоскую крышу.

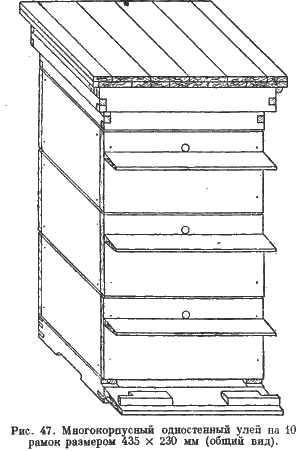

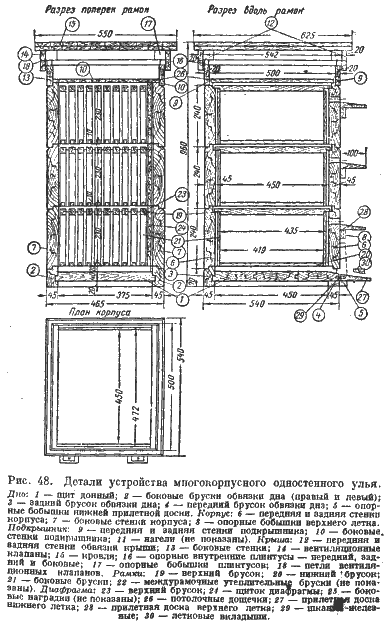

Общий вид улья, размеры частей и деталей показаны на рисунках 47 н 48.

Корпус состоит из четырех стенок, которые делают из цельных досок. Длина передней и задней стенок 6 короче, чем в двухкорпусном улье, на 75 мм. В остальном устройство корпуса этого улья одинаково с одностенным двухкорпусным ульем.

Устройство дна тоже отличается только по длине заднего и переднего брусков обвязки дна 3 и 4, щитка пола 1 и прилетной доски.

В подкрышнике переднюю и заднюю стенки 9 соответственно также укорачивают.

Крыша тоже во всем сходна с крышей одностенного двухкорпусного улья и отличается только тем, что ширина

Для изготовления ульев описанных типов потребуется следующее количество пиломатериалов и гвоздей (табл. 5).

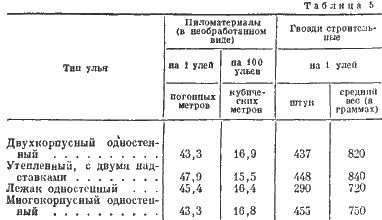

Необходимое для изготовления ульев количество пиломатериалов указано по минимальному расчету. В зависимости от качества и ассортимента имеющихся досок и брусков потребуется дополнительно увеличить количество требующегося пиломатериала на неизбежные отходы и брак.

Вес гвоздей показан по среднему расчету. В зависимости от имеющегося ассортимента по длине и толщине их может потребоваться меньше или больше.

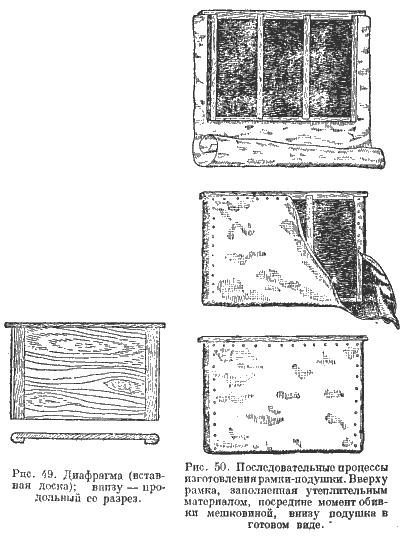

Диафрагмы (вставные доски) (рис. 49) необходимы для отделения гнезда от пустого пространства улья, когда семьи не занимают полных гнезд. Диафрагмы делают с таким расчетом, чтобы они свободно входили в ульи и по возможности плотно, без зазоров, прилегали к боковым стенкам. Сниз диафрагма должна на8—10 мм не доставать до дна (для прохода пчел).

Диафрагмы делают из отдельных дощечек толщиной 15 мм. Чтобы они не коробились, по краям собранного щитка прибивают две планки шириной 25 мм и толщиной 8 мм. Сверху щитка прибивают опорный брусок длиной 470 мм, на котором диафрагма подвешивается в улей.

Потолочное утепление улья состоит из холстика, который кладут на верхние бруски рамок, и п о д у ш к и или соломенного мата, помещаемых поверх холстика.

Если вместо холстиков применяют деревянные потолочные дощечки, то подушку укладывают непосредственно на них.

Потолочную подушку делают из мешковины— мягкую или на деревянной раме — и заполняют каким-либо сухим утеплительным материалом (мхом, паклей и т. п.).

Плотно связанный соломенный мат изготовляют на специальном станке толщиной не менее 70 мм.

Боковое утепление, В качестве бокового утепления можно применять такие же мягкие подушки, соломенные маты или особые рамки-подушки.

Наиболее удобны для этой дели рамки-подушки, сколоченные, как и обычные рамки, из деревянных брусков, заполненные утеплительным материалом и обитые кругом (за исключением верхнего бруска) мешковиной (рис. 50).

Для улья на рамку 435 X 300 мм верхний брусок рамки-подушки должен быть длиной 470 мм, шириной 30—40 мми толщиной 20 мм, нижний соответственно 400х30—40х15мм и боковые 300х30—40х15 мм.

В процессе обивки рамки-подушки к трем планкам рамки (боковым и нижней) кладут снаружи пучки прямой, несмятой соломы, а просвет рамки заполняют мхом или паклей. Чтобы середина подушки не выпучивалась и не придавала ей овальной формы, в верхнем и нижнем брусках с каждой стороны следует сделать по выемке и прибить по две планки заподлицо с брусками, как это показано на рисунке.

При помещении рамки-подушки в- улей соломенные прокладки между обшивкой и планками рамки сжимаются. отчего рамка-подушка плотно прилегает к боковым стенкам улья и ко дну.
